铱系 / 钌系钛基金属氧化物阳极

铱系 / 钌系钛基金属氧化物阳极 | 超声波喷涂铱钽 / 钌铱 MMO 阳极 | DSA 钛基金属氧化物阳极制备工艺

俗称钛基贵金属氧化物涂层阳极，基体为工业纯钛（TA1/TA2），表面通过热分解沉积铂族金属混合氧化物催化层，全称尺寸稳定阳极（DSA）。行业两大主流体系：钌系（Ru系，析氯型）、铱系（Ir系，析氧型）。

一、基础结构与制备

1. 基体：钛板/钛网/钛管；钛在阳极极化下易生成钝化TiO₂阻挡层，隔绝电解液、保证导电基底。
2. 预处理：除油→喷砂→草酸蚀刻（增加附着力）。
3. 涂层制备：贵金属前驱体涂刷/超声波喷涂→分段高温热氧化烧结，形成金红石相氧化物（RuO₂、IrO₂）。
4. 核心区别逻辑
> 钌系：擅长析氯反应（CER）；铱系：擅长析氧反应（OER）

二、钌系钛基阳极（Ru系，常为RuO₂‑IrO₂复合涂层）

典型配方
RuO₂‑IrO₂‑TiO₂三元涂层（工业标准钌铱阳极）

性能特点
析氯过电位极低，产氯效率高、能耗低
中性/弱碱含氯体系稳定性优秀，成本低于纯铱体系
致命短板：强析氧工况易失效
阳极高电位下RuO₂被氧化为挥发性RuO₄，贵金属持续流失，涂层快速失活；不适合酸性、以析氧为主的体系

适用场景（析氯主导）
– 氯碱工业、电解制备次氯酸钠、氯酸钠
– 海水电解、泳池盐氯消毒、循环水电解除藻杀菌
– 含氯废水、阴极保护（海水、土壤环境）

禁忌环境
硫酸体系、纯水电解、高电位持续析氧工况；高氟离子环境会快速腐蚀钛基体。

三、铱系钛基阳极（Ir系，主流：IrO₂‑Ta₂O₅ 铱钽涂层）

典型配方
IrO₂‑Ta₂O₅（摩尔比通常7:3，酸性析氧经典配方）

性能特点
析氧催化活性优异，强酸性介质长期稳定
高阳极电位下耐氧化，IrO₂不易生成挥发性氧化物；Ta₂O₅作为惰性骨架，抑制涂层裂纹、提升寿命
可耐受高电流密度、高温酸性电解液
贵金属铱价格高，初始采购成本更高；析氯活性弱于钌系

适用场景（析氧主导）
– 铜箔/铝箔电解、PCB电镀VCP、湿法冶金金属电积
– 酸性有机废水高级氧化处理
– PEM电解水制氢阳极、纯水/稀酸电解
– 硫酸介质电解体系

四、选型核心准则（工程直接套用）

1. 电解液氯离子高、目标生成氯气/次氯酸 → 钌铱阳极（Ru系）
2. 电解液以硫酸为主、几乎不产氯、持续析氧 → 铱钽阳极（Ir系）
3. 混合体系（既有Cl⁻又大量析氧）
– 温和工况：高铱比例钌铱涂层
– 强酸+高电位：优先铱钽，不建议钌系
4. 绝对避坑：不要在持续析氧酸性槽使用钌系阳极，寿命可能缩短数倍

五、常见延伸知识点

1. 涂层负载量：工业常规8–35 g/m²；电流密度越高，要求贵金属负载越高。
2. 氟离子危害：无论铱/钌系，电解液含F⁻会破坏钛基体钝化膜，电极极易快速失效。
3. 制备新工艺：超声波喷涂可获得更均匀致密涂层，相比手工刷涂提升电极寿命、降低贵金属用量（驰飞超声波主流应用方向）。
4. 失效判定：槽电压持续爬升、产气量下降，大多为活性涂层损耗或钛基体钝化。

超声波喷涂铱系 / 钌系钛基金属氧化物阳极

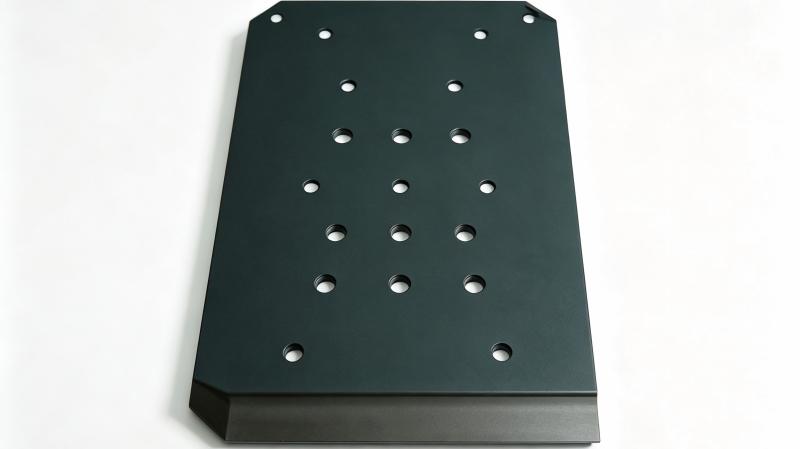

铱系、钌系钛基金属氧化物阳极，又称 MMO 阳极、DSA 尺寸稳定阳极，俗称钛基贵金属氧化物涂层阳极，基材选用 TA1/TA2 工业纯钛，依托热分解工艺在钛基体表面沉积铂族金属混合氧化物催化层，分为两大主流体系：钌系析氯阳极与铱系析氧阳极。

传统制备多采用手工涂刷前驱体溶液，涂层厚薄不均、贵金属利用率偏低。采用超声波喷涂工艺制备 MMO 阳极，可将贵金属前驱体雾化形成均匀微细液滴，在钛板、钛网、钛管基材表面形成连续致密的前驱体膜层，经分段高温热氧化烧结生成 RuO₂、IrO₂金红石相氧化物催化层。相比传统刷涂工艺，超声波喷涂能够有效改善涂层均匀性，减少涂层裂纹，降低贵金属负载用量，显著提升电极稳定性与使用寿命。

钌系阳极主流为 RuO₂‑IrO₂‑TiO₂三元钌铱涂层，析氯过电位低，适合次氯酸钠电解、海水电解、泳池盐氯消毒等析氯工况，但不耐持续高电位析氧与强酸性环境；铱系阳极经典配方为 IrO₂‑Ta₂O₅铱钽涂层，具备优异析氧催化性能，在酸性电解液、高电流密度工况下耐氧化腐蚀，广泛应用于铜箔电解、湿法冶金电积、PCB 电镀、酸性废水高级氧化以及 PEM 电解水制氢阳极场景。工程选型可依据电解液氯离子含量与主反应类型区分：含氯体系优先选用钌铱阳极，硫酸介质、持续析氧工况推荐铱钽阳极，同时需规避氟离子环境，防止钛基体钝化失效。
