摘要:中国医疗进入介入医疗设备行业比较晚,在介入医疗的生产上无法实现自产自足。目前,介入医疗表面喷涂药剂已经有少数几家能够生产,故此最大的阻碍是介入医疗表面喷涂,本文以采血管为例简单介绍杭州驰飞超声波设备有限公司在介入医疗表面喷涂的发展现状。

关键词:驰飞超声波;超声波医疗喷涂设备;采血管;UAC55超声波雾化喷涂设备


      采血管是医院使用最普遍的一种医疗用品,但要做好这种管子也不容易。为防止血液凝结,一般采血管内壁会喷涂抗凝剂。理想的血常规采血管,抗凝剂应该是非常细小均匀的分布在试管内壁,均匀分布的抗凝剂就能迅速地跟血液充分混匀,从而杜绝血常规结果因采血管的原因而出现异常的现象。

      现有采血管涂层方法及其装置存在诸多不足,由于采血管几何形状较为复杂,使用传统的喷涂装置进行喷涂,容易出现材料汇聚或凝结现象,采血管的表面粗糙;喷涂装置进行喷涂时,待涂采血管处于静止状态,这种状态不适合采血管的喷涂,会严重影响药物涂层均匀度,常常出现大量的喷涂死角,不均匀区域达到20%以上;喷涂方法对喷涂材料的耗费比较大,材料的利用率低,仅为5%。

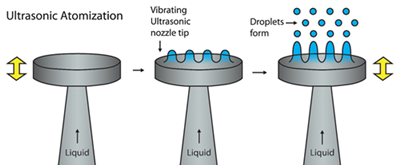

      驰飞超声波发明的超声波采血管喷涂设备是针对上述的不足,提供了一种采血管喷涂方法及其喷涂装置,该装置结构简单,解决了现有的喷涂不均匀、喷涂材料耗费大的缺点。驰飞超声波使用超声波医疗喷涂设备进行喷涂的顺序按以下步骤进行:首先是采血管的清洗和消毒;然后是配制喷涂溶液,支架清洗和消毒后,配制抗凝剂溶液并混合均匀;其次是喷涂药物涂层,将配制好的喷涂溶液加入到溶液瓶内,接通超声波采血管喷涂设备电源,雾化频率为40khz-120khz,雾化喷涂溶液,雾滴经过喷嘴后沉积在采血管内壁的表面,形成均匀的药物涂层,喷涂时间为0.5-2分钟;最后是涂层干燥,因为雾化颗粒极其细小(25微米左右),会在很短的时间内(几十秒内)自然干燥。

技术参数


全自动超声波喷涂设备
频率 40khz—120khz
材质 工具头钛合金+外壳不锈钢
喷涂颗粒直径 ≥0.6pl
适用最大粘度 ≤450cPs
适用温度范围 40℃以内
适用酸碱度范围 Ph4-11
涂层厚度 0.6μm—10μm
可喷涂形状 平面或圆周面
单次喷涂直径范围 3mm—80mm
喷涂速度 以试管为例每小时1000管
固体含量范围 ≤10%
是否加气
若加气气压范围 0.1μpa—0.3μpa
控制系统 自主研发六轴控制系统
整机尺寸 1300*1000*1800mm
整机重量 300kg
工作电压 220V
安装孔径 ≥25mm
注射进液
≥0.3ml/min
耗电用量 0.2A
额定功率 3kw
